Die umfangreichsten lösungen für smartmetering mit KNX!
Wir haben für Sie eine optimale Auswahl an geeigneten KNX-Zählern verschiedener Hersteller herausgesucht und zusammengestellt. Finden Sie jetzt ganz leicht das passende Gerät, um die Verbrauchswerte zu analysieren.
Die Notwendigkeit, aktuelle und summierte Energieverbräuche in Gebäuden zu erfassen und zu analysieren, nimmt ständig zu. Das Ziel muss sein, diese drastisch zu reduzieren! Auch der Futurasmus KNX Group ist das bewusst und so möchten wir Ihnen eine umfassende Lösung mit unterschiedlichen Energiezählern (Strom, Wasser, Gas, Wärmemengen und Schnittstellen für andere Systeme) zum Erreichen dieses Zieles vorstellen.

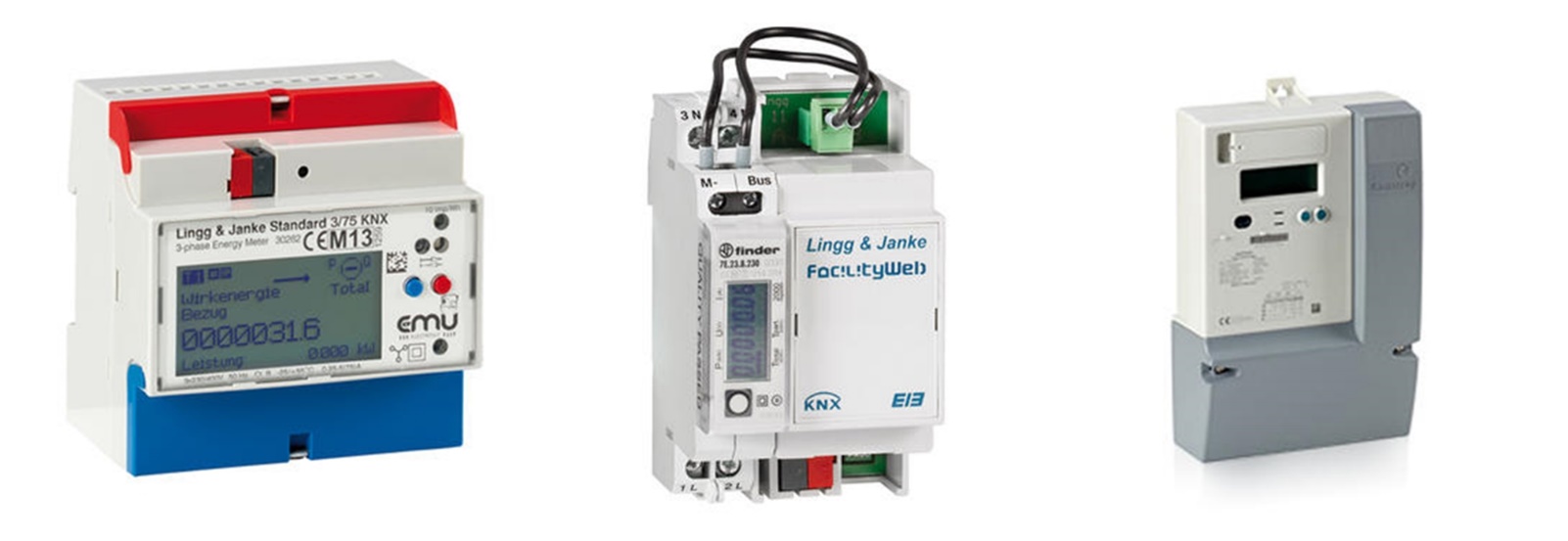

Elektrozähler

Elektrozähler erfassen die Verbrauchswerte (kWh oder Wh), die Leistung (W), die Stromstärke (A), die Spannung (V) und auch den Leistungsfaktor in 1-phasigen oder 3-phasigen Stromnetzen. Meistens haben sie auch rückstellbare absolute und relative Zählerwerte sowie die Möglichkeit, unterschiedliche Tarife vorzugeben, usw.

Es gibt direkt und indirekt (Wandler) messende Zähler am Markt.

Web Code Order No. Connection Quadrant Current per phase Transformer Type
12387 87765 Direct 1 75A - Three-Phase
12395 87773 Transformer 1 - /1A o /5A Three-Phase
12388 87766 Direct 4 75A - Three-Phase
12396 87774 Transformer 4 - /1A o /5A Three-Phase
12390 87763 Direct 1 32A - Single-Phase

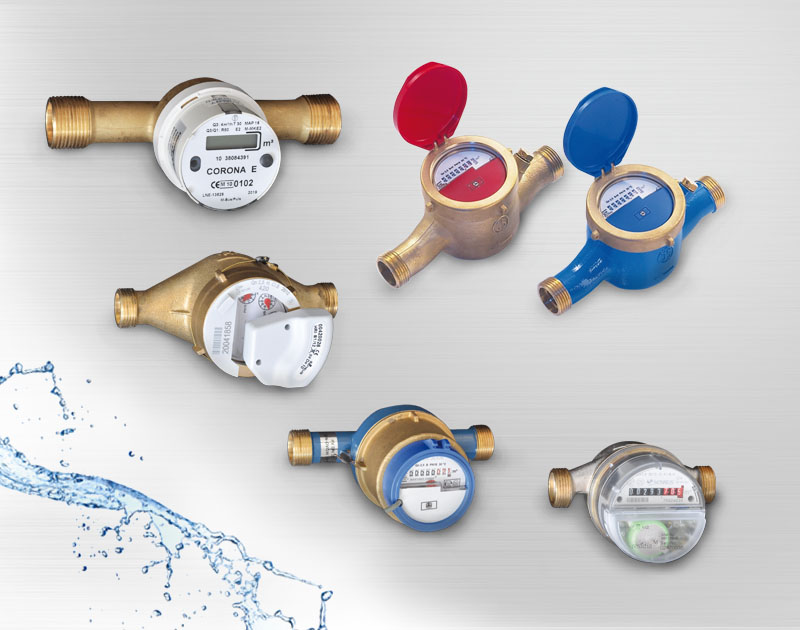

Wasserzähler

Wasserzähler (Kalt- und Warmwasser) liefern kumulierte Daten im m³ oder Liter. Auch sie haben rücksetzbare absolute und relative Zählerwerte. Man kann auch Abrechnungs-Stichtage setzen, Startwerte vorgeben, usw.

Web Code Order No. Rated flow DN Diameter Length Max.
Temperature
Instant
Consumption
m3 or liter
8512 60201-75124015 1,5m³/h 15 G ¾” 80 mm 30ºC Yes
8514 60201-75124115 1,5m³/h 15 G ¾” 110 mm 30ºC Yes
10201 85101 1,5m³/h 15 G ¾” 80 mm 40ºC No
10202 85102 1,5m³/h 15 G ¾” 110 mm 40ºC No
8513 60201-75124515 1,5m³/h 15 G ¾” 80 mm 90ºC Yes
8515 60201-75124615 1,5m³/h 15 G ¾” 110 mm 90ºC Yes
10204 85111 1,5m³/h 15 G ¾” 80 mm 90ºC No
10205 85112 1,5m³/h 15 G ¾” 110 mm 90ºC No
12584 85301 1,6m³/h 15 G ¾” 80 mm 30ºC Yes
12585 85302 1,6m³/h 15 G ¾” 80 mm 90ºC Yes
12586 85303 1,6m³/h 15 G ¾” 110 mm 30ºC Yes
12587 85304 1,6m³/h 15 G ¾” 110 mm 90ºC Yes
12588 85305 1,6m³/h 15 G ¾” 130 mm 30ºC Yes
12589 85306 1,6m³/h 15 G ¾” 130 mm 90ºC Yes
17063 85319 2,5m³/h 20 G 1” 105 mm 90ºC Yes
8516 60201-75124025 2,5m³/h 20 G 1” 130 mm 30ºC Yes
12594 85315 2,5m³/h 20 G 1” 130 mm 30ºC Yes
17061 85317 2,5m³/h 20 G 1” 190 mm 30ºC Yes
10203 85103 2,5m³/h 20 G 1” 130 mm 40ºC No
10207 85140 2,5m³/h 20 G 1” 190 mm 40ºC No
17062 85320 2,5m³/h 20 G 1” 105 mm 90ºC Yes
8517 6201-75124525 2,5m³/h 20 G 1” 130 mm 90ºC Yes
12595 85316 2,5m³/h 20 G 1” 130 mm 90ºC Yes
10206 85113 2,5m³/h 20 G 1” 130 mm 90ºC No
10210 85150 2,5m³/h 20 G 1” 190 mm 90ºC No
17064 85318 2,5m³/h 20 G 1” 190 mm 90ºC Yes
10208 85141 6m³/h 25 G 1”-1/4” 260 mm 40ºC No
10211 85151 6m³/h 25 G 1”-1/4” 260 mm 90ºC No
10209 85142 10m³/h 40 G 2” 300 mm 40ºC No
10212 85152 10m³/h 40 G 2” 300 mm 90ºC No
*Please, ask for other dimensions

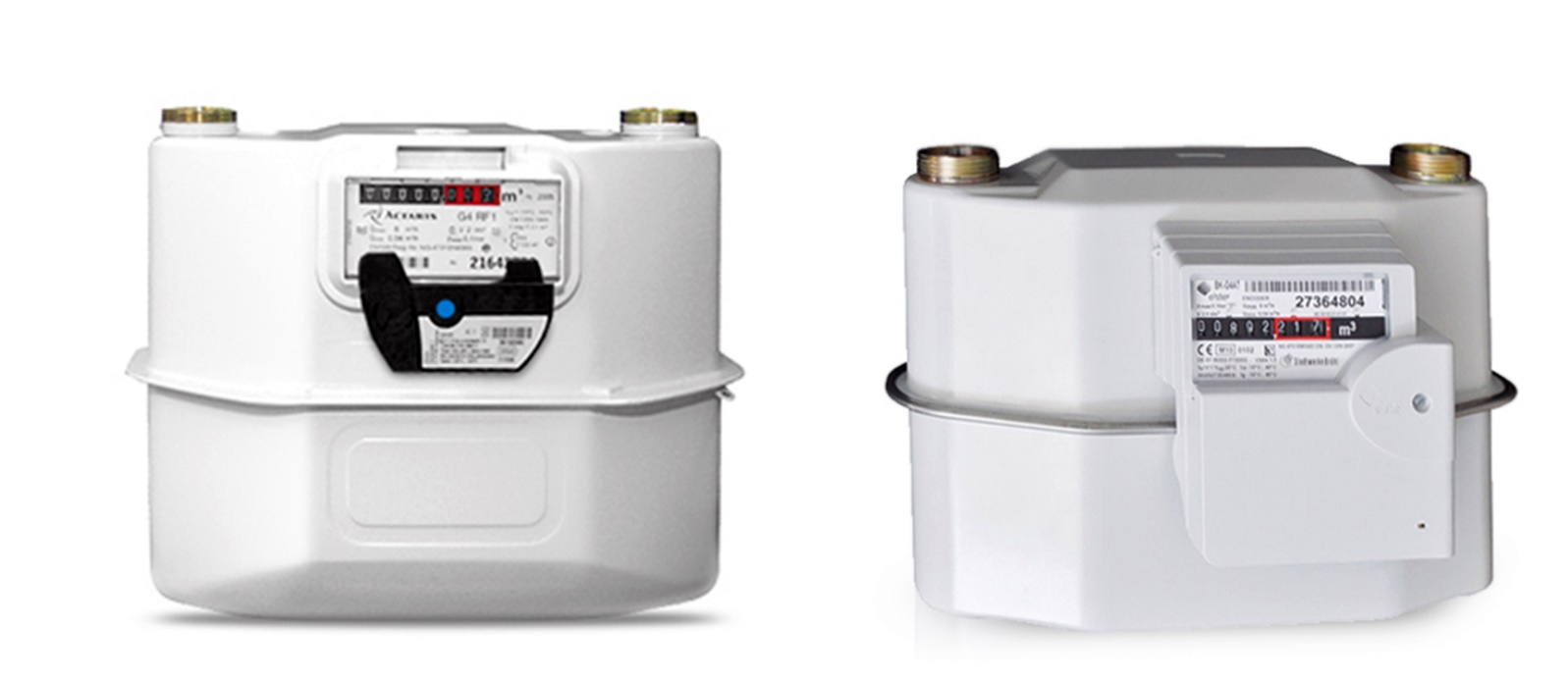

Gaszähler

Auch Gaszähler liefern kumulierte Daten im m³ oder Liter. Sie haben in der Regel ebenfalls rücksetzbare absolute und relative Zählerwerte, können rückwärts zählen, mit einem beliebigen Wert starten und bei Ablauf (Wert „0“) eine Meldung absetzen. Auch Abrechnungsstichtage und andere Parameter sind vorhanden.

Bei Futurasmus gibt es eine große Anzahl an Wasser- und Gaszählern, die durch unterschiedliche Normdurchmesser und Abmessungen in die gängigen Installationen integriert werden können.

Web Code Order No. Rated flow DN Adapter
15767 85802 0.04-6m3/h 25 Simple
15762 85805 0.04-6m3/h 20 Double
10181 85801 0.04-6m3/h 25 Double
15763 85808 0.06-10m3/h 32 Double
15764 85807 0.10-16m3/h 40 Double
15765 85804 0.16-25m3/h 40 Double
15766 85809 0.26-40m3/h 50 Double
*Please, ask for other dimensions

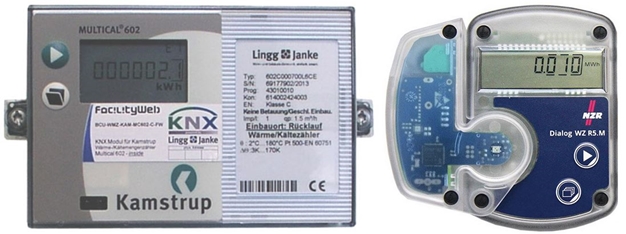

WÄRMEMENGENZÄHLER

HEIZEN
Wärmemengenzähler ermöglichen die Erfassung des Verbrauchs in kW, den Zählerstand in kWh, den Wasserverbrauch in m³ oder Liter, die Leistung in W, den aktuellen Verbrauch in m³/h, Vor- und Rücklauf-Temperatur und Abrechnungsfunktionen.

Bei Futurasmus finden Sie eine Vielzahl an Wärmemengenzähler mit unterschiedlichen Nenn-Durchflüssen, Nenn-Durchmessern (DN), Bauformen und Einbaulängen, die Ihren Anforderungen entsprechen.

Verfügbar mit Anlege- oder Tauchfühlern.

Web Code Order No. Rated flow DN Diameter Length Probe
9050 60101-85373106 0.6m3/h 15 G ¾” 110mm Dry
9051 60101-85473106 0.6m3/h 15 G ¾” 110mm Wet
11763 60101-85373115 1.5m3/h 15 G ¾” 110mm Dry
11765 60101-85473115 1.5m3/h 15 G ¾” 110mm Wet
11764 60101-85373125 2.5m3/h 20 G 1” 130mm Dry
9050 60101-85473125 2.5m3/h 20 G 1” 130mm Wet
*Please, ask for other dimensions


HEIZEN/KÜHLEN
Wärme- oder Kälte-Zähler erfassen die Zählerstände für Heizen und Kühlen in MWh oder kWh. Normaler Weise gibt es in Ergänzung zum absoluten Zähler auch einen rücksetzbaren relativen Zähler, Rückwärtszähler mit "Null"-Überwachung. Die Erfassung des Volumenstroms in m³/h, der Wasserverbrauch in m³ oder Liter, die Vorlauf- und Rücklauftemperatur, sowie Abrechungsfunktionen, usw. sind ebenfslls vorhanden.

Bei Futurasmus finden Sie eine Vielzahl an Wärme- und Kältemengen-Zähler mit unterschiedlichen Nenn-Durchflüssen, Nenn-Durchmessern (DN), Bauformen und Einbaulängen, die Ihren Anforderungen entsprechen

Web Code Order No. Rated flow DN Diameter Length
15804 84901 0.6m3/h 15 G ¾” 110mm
15805 84902 1.5m3/h 15 G ¾” 110mm
15806 84903 1.5m3/h 15 G ¾” 165mm
15807 84904 0.6m3/h 20 G 1” 130mm
15808 84905 1.5m3/h 20 G 1” 130mm
15809 84906 1.5m3/h 20 G 1” 165mm
15810 84907 0.6m3/h 20 G 1” 190mm
15811 84908 1.5m3/h 20 G 1” 190mm
15812 84909 2.5m3/h 20 G 1” 190mm
15813 84910 3.5m3/h 25 G 5/4” 260mm
15814 84911 6.0m3/h 25 G 5/4” 260mm
15815 84912 10m3/h 40 G 2” 300mm
*Please, ask for other dimensions
Gateways

Wenn es im Umfeld Ihrer KNX-Anlage keine KNX-kompatiblen Zähler geben sollte und der Austausch in KNX-basierende Zählern nicht möglich ist, kann Ihnen Futurasmus KNX Group eine Reihe an Schnittstellen zur einfachen Integration von konventionellen Zählern anbieten.

Finden Sie die richtige Schnittstelle zur Integration von Elektro-, Wärme-, Wasser- oder Gaszählern.

S0 Impulse
KNX-Schnittstellen für Zähler mit S0-Ausgang. Eine Batterie stellt die Energie für 5 Jahre Funktionserhalt zur Verfügung, wenn das KNX-System mal ausfallen sollte. Verfügbar als Hutschienengerät oder in IP65 zur Aufputz-Montage.
Web Code Order No. Mounting IP Rating
9542 60201101 Surface 65
10955 60201201 Surface 65
10981 60201102 DIN rail 20
10982 60201202 DIN rail 20


M-BUS
KNX-Schnittstellen für M-BUS(„Meter-BUS“)-Zähler. Bis zu drei M-BUS Geräte pro Schnittstelle mit maximal 32 Datenpunkten. Verfügbar als Hutschienengerät oder in IP65 zur Aufputz-Montage.
Web Code Order No. Mounting IP Rating
11171 60400001 Surface 65
11172 60400002 DIN rail 20


ModBus
Diese bidirektionalen Schnittstellen wurden speziell zur Überwachung und Steuerung von ModBus-Systemgeräten über KNX entwickelt.

Verfügbar für ModBus RTU (serieller Anschluss EIA232 oder EIA485) oder für ModBus TCP (Ethernet).
Web Code Order No. Capability (points) Slaves For Communication
8999 IBOX-KNX-MBRTU-100 100 254 RTU Master EIA232 or EIA485
9112 IBOX-KNX-MBRTU-A 500 254 RTU Master EIA232 or EIA485
9113 IBOX-KNX-MBRTU-B 3000 254 RTU Master EIA232 or EIA485
9108 IBOX-KNX-MBTCP-100 100 5 TCP Master Ethernet
9109 IBOX-KNX-MBTCP-A 500 5 TCP Master Ethernet
9110 IBOX-KNX-MBTCP-B 4000 5 TCP Master Ethernet


BACnet
Auch diese bidirektionalen Schnittstellen wurden speziell zur Überwachung und Steuerung von BACnet/IP-Systemgeräten über KNX entwickelt.
Web Code Order No. Manufacturer Capability (points) Supported BACnet/IP devices
10487 IBOX-KNX-BAC-100 Intesis 100 16
9111 IBOX-KNX-BAC-A Intesis 500 16
9107 IBOX-KNX-BAC-B Intesis 4000 16


Optische Schnittstellen
Abhängig vom Protokolltyp des Elektrozählers erfassen diese optischen Schnittstellen Tarifwerte, Verbrauchswerte, Leistung, Spannung und Stromstärke.
Web Code Order No. Sensor
15780 87798 Included
15781 87797 Included for Kamstrup meters
